OrCAD Capture CIS

Скачать

Схемотехнический редактор

OrCAD Capture сочетает в себе интуитивность интерфейса с инструментарием и функциональностью, необходимыми для быстрого решения задач cхемотехнического проектирования. Для создания и редактирования больших и сложных проектов OrCAD Capture поддерживает мультистраничные и иерархические связи. Мощные средства проверки этих связей позволяют отслеживать возможные нарушения правил проектирования. Capture тесно связан с редактором печатных плат PCB Editor и программой аналого-цифрового моделирования работы принципиальных схем PSpiceA/D. Прямая и обратная связь Capture с PCB Editor позволяет синхронизировать данные между принципиальной схемой и печатной платой через механизмы перекрестного выделения и размещения компонентов (cross-probing/placing), автоматического внесения изменений в печатную плату по изменениям в схеме (ECO) и наоборот (Back Annotation), перестановки логически эквивалентных секций и выводов компонентов (pin/gate swapping), а также автоматических изменений наименований и обозначений компонентов.

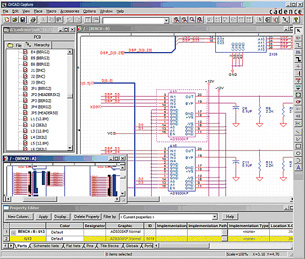

Рис.1 OrCAD Capture CIS предоставляет мощные средства ввода, редактирования и проверки электрических схем, в том числе менеджер элементов, плоские и иерархические проекты, повторения схем

Система ведения баз данных электронных компонентов (CIS) – центральная часть программных решений OrCAD Capture. Она автоматически синхронизирует и выверяет данные о компонентах во внешних базах данных и базе данных проекта. CIS опции реализуют интерфейс с любой базой данных, которая удовлетворяет стандарту Microsoft’s ODBC. Возможен непосредственный доступ к данным, хранящимся в системах MRP, ERP и PLM при построении моделей компонентов. Гибкость системы позволяет нескольким пользователям осуществлять одновременный доступ к информации без взаимовлияния. Благодаря быстрому доступу, удобной системе поиска и возможности вставки компонентов в проект непосредственно из внешней базы, CIS значительно сокращает время разработки печатной платы. Поиск компонентов может осуществлятся по их электрическим и физическим характеристикам, а также данным о производителе. Добавление компонента непосредственно из базы данных производителя минимизирует колличество возможных ошибок в спецификации (Bill of materials) и перечне элементов, а также позволяет проверять элементы на соответствие промышленным стандартам, таким как RoHS или WEEE. Таблицы электронных компонентов в системе CIS могут быть связаны с таблицами компонентов производителей, что позволяет создать реляционную базу данных и делать реляционные запросы.

Для доступа к информации о компонентах в онлайн базе данных используется Интернет помощник по поиску компонентов (ICA). Как и в корпоративной базе данных, поиск в интернет базе осуществляется по электрическим, механическим и технологическим характеристикам компонента, который затем автоматически может быть вставлен в схему проекта. Бесплатная электронная онлайн база данных Cadence ActiveParts содержит более двух миллионов элементов. Можно осуществлять расширенный поиск элементов по их специфическим параметрам, осуществлять их предварительный просмотр перед вставкой в схему. Через ICA пользователи получают возможность прямого доступа к базам данных поставщиков элементов.

Основные инструменты

Полнофункциональный схемотехнический редактор

Редактор схем сочетает в себе стандартный пользовательский интерфейс программ Windows с функциями и особенностями, необходимыми для решения задач проектирования и выпуску документации.

• Просмотр и редактирование нескольких проектов в одной сессии
• Доступ к самым современным компонентам через интернет
• Запуск редактора таблицы свойств на уровне отдельной схемы или всего проекта для редактирования и печати отчетов
• Возможность копирования любых данных из одного проекта в другой
• Быстрый поиск нужных компонентов из большого числа библиотек
• Перестановка наименований и выводов у элементов при редактировании
• Защита файлов от редактирования при открытии проекта другим пользователем
• Установка, вращение, перемещение или зеркальное отражение отдельных элементов или выбранной группы элементов одновременно с их электрическими связями
• Проверка правил проектирования
• Возможность оформление документации на соответствие любым стандартам
• Вставка графических объектов, ссылок, электронных подписей и растровых изображений
• Выбор между дюймовой и метрической системой единиц
• Разработка цифровых схем на языках VHDL и Verilog
• Нелинейное панорамирование для визуального контроля, поиска и выделения объектов на схеме
• Установка всплывающих панелей инструментов

Архитектура обмена

Capture CIS обменивается информацией с другими программами OrCAD, предназначенными для аналогого моделирования и работы с ПЛИС. Менеджер проекта объединяет разные части проекта в единое целое и организует работу над ним в единой среде.

• Интерфейс с Pspice A/D для аналогого и цифрового моделирования
• Интерфейс с OrCAD PCB Editor для размещения и трассировки элементов на печатной плате с полной прямой и обратной связью с Capture
• Интерфейс с Cadence Allegro для работы над платами повышенного быстродействия с полной прямой и обратной связью с Capture
• Перекрестное выделение цепей и сигналов между схемой и графическим отображением процесса моделирования
• Перекрестное выделение цепей и элементов между схемой и платой
• Перекрестное размещение компонентов на плате из Capture

Система ведения баз данных электронных компонентов (CIS)

OrCAD Capture CIS решает множество проблем, связанных с некорректными или неполными данными о компонентах. Ключевой составляющей CIS является встроенная система поиска информации как в корпоративных MRP или ERP системах, так и в инженерных базах данных. CIS синхронизирует информацию между внешними базами данных и базой данных проекта, автоматически генерируется полная спецификация (BOMs). Управление данными через CIS в процессе проектирования печатной платы снижает производственные издержки и стоимость конечного продукта. С CIS решаются следующие возможные проблемы:

• Дополнительная работа из-за неверных данных о компоненте – самый простой пример - это когда смена мощности резистора без изменения соответствующего посадочного места и наименования приводят к несоответствию между схемой, платой и спецификацией. Это ведет к лишней работе и увеличивает стоимость платы.
• Задержка производства из-за отсутствия нужных компонентов – неправильный подбор элементной базы вследствии отсутствия элементов на складе, отсутствия их у поставщиков, морального старения, может стать причиной дорогостоящего простоя. Часто эти проблемы возникают на этапе производства.
• Стоимость компонента выше планируемой – находясь без оперативного доступа к информации о стоимости компонентов у поставщиков, можно оказаться в ситуации, когда вместо более дешевого компонента применяется его дорогой аналог.
• Высокая стоимость хранения однотипных элементов – закупка дополнительных компонентов приводит к неоправданным затратам, когда функционально эквивалентные аналоги уже имеются в запасе на складе.

OrCAD Capture CIS это фактически промышленный стандарт для организаций, занимающихся проектированием электронных устройств. Это поиск компонентов на основе технико-экономической информации, постоянно доступной для инженеров:

• особый статус компонентов и их производителей в базе данных как наиболее часто используемых при разработке схем;
• повторное использование наиболее удачной элементной базы;
• быстрое внедрение новых компонентов на производстве через процессы утверждения;
• проверка целостности данных через механизмы верификации свойств компонентов;
• уверенность в точности и полноте спецификаций и списка соединений;
• обмен информацией с подразделениями закупки, производства и другими для устранения задержек и несоответствий, а также сокращения себестоимости продукции.

Менеджер проекта

OrCAD Capture CIS позволяет отслеживать целостность проекта, используя передовую систему управления. Система раскрывающегося дерева данных позволяет эффективно структурировать файлы проекта, осуществлять навигацию, в том числе работать с файлами, создаваемыми другими программными модулями OrCAD.

• Мастер создания проектов задействует все информационные ресурсы максимально эффективно
• Централизованное управление всеми проектными данными позволяет осуществлять легкий обмен между схемотехническим редактором и другими плагинами OrCAD
• Удобный браузер дает возможность иерархической навигации по всему проекту и мгновенно «открывать» нужные файлы и менять их свойства
• Возможность архивирования проекта повышает его мобильность

Иерархический дизайн

OrCAD Capture CIS – это легкость в организации и повторном использовании повторяющихся схемных решений в иерархическом проекте.

• Динамическое обновление портов и выводов для иерархических блоков и основных схем
• Повторное использование OrCAD / Allegro PCB модулей внутри схем или между ними
• Возможность создавать, дублировать и изменять отдельные фрагменты схем
• Нумерация и повторное использование схемы неограниченное количество раз
• Предупреждение потенциальных ошибок связей в проекте через автоматическое создание иерархических портов
• Управление и редактирование всех свойств проекта с помощью одного инструмента – таблицы иерархии.

Интеграция базы данных

OrCAD Capture CIS работает с любой базой, которая соответствует стандарту Microsoft’s ODBC. Данные могут быть непосредственно взяты из MRP, ERP или PDM системы или из промежуточной базы данных, содержащей информацию для инженеров об электронных компонентах.

• Простая интеграция с существующей на предприятии MRP, ERP или PDM системой
• Поддержка реляционных баз данных и реляционных запросов
• Возможность загрузки компонентов непосредственно с сайта производителя и сохранения их в локальной библиотеке
• Обеспечение стандартными драйверами ODBC-совместимых баз данных, включая Microsoft Access, Visual FoxPro, SQL Server и Excel
• Поддержка японских иероглифов
• Поддержка настроек региональных цифровых форматов через панель управления
• Мастер создания базы данных позволяет создать базу данных на основе информации импортированной из существующих схем

Выбор компонентов

Подбор компонентов

Библиотеки компонентов могут быть локальными и сетевыми. Для пользователей доступен предварительный просмотр компонентов, редактирование их свойств с последующей вставкой в проект, при этом каждая из этих операций доступна на любом этапе работы со схемой.

• Обозначение одинаковых библиотечных компонентов с помощью групповых символов
• Вставка наиболее часто используемых компонентов в проект непосредственно из кэша проекта
• Автоматическая нумерация компонентов в соответствии с пользовательскими настройками

Подбор компонентов из часто используемых библиотек

Благодаря интерфейсу OrCAD Capture CIS с централизацией данных об электронных компонентах, пользователи избавлены от нудного поиска и ручного ввода данных.

• Единая среда доступа к исчерпывающей информации о компонентах
• Установка, поиск и фильтрация компонентов в соответствии с их характеристиками, в том числе нестандартных компонентов
• Предподчение для «зарекомендовавших» себя компонентов, уже включенных в MRP или ERP систему предприятия
• Компонент, выбранный в базе данных, графически выделяется и переносится в любую часть схемы вместе с курсором
• Отсутствует необходимость ручного ввода данных; вся информация, размещенная в базе данных, автоматически закрепляется за выбранным компонентом и вставляется в перечень элементов и спецификацию.

Новая система представления и отслеживания компонентов

OrCAD Capture CIS помогает ускорить внедрение новых электронных компонентов.

• Легкость в создании и размещении на схеме новых компонентов через дублирование и редактирование уже существующих в базе данных
• Автоматическое оповещение в случае, когда временному компоненту присваивается номер компании и устанавливается приоритетный статус


Рис. 2 Отображение и полнота информации о компонентах обеспечивают безошибочный выбор, сводя риск задержки производства к минимуму

Управление свойствами

Просмотр и редактирование свойств

Пользователи могут редактировать свойства любого количества компонентов одновременно, а также цепей, выводов и основной надписи быстро внося нужные изменения с помощью редактирования таблицы свойств.

• Выбор отдельного элемента схемы, ее части или всей страницы с последующим редактированием всех свойств в одной таблице.
• Выбор свойства из списка свойств и определение его атрибута - истина/ложь.
• Глобальное присваивание индивидуальных наименований свойств в соответствии с индивидуальными выходными данными или списками соединений, контроль целостности во всех проектах, минимизация ошибок ручного ввода и исключение повторного ввода.
• Просмотр и быстрый доступ к любому компоненту, цепи, иерархическому порту, межлистовому соединителю, закладке или маркеру ошибки проектирования из одной опорной точки.

Проверка свойств

OrCAD Capture CIS позволяет автоматически выверяет данные о компонентах на схеме в соответствии с записями в централизованной базе данных.

• Система автоматически фиксирует неверные данные и подсказывает вам для устранения неточностей
• Ошибки на схеме помечаются цветовыми метками-индикаторами
• Всплывающие подсказки определяют характер ошибки
• Временные компоненты визуально отслеживаются до полного утверждения и присваивания номера
• Прямая ссылка на централизованную базу данных упрощает поиск и устранение ошибок, связанных с компонентами
• CIS указывает, что данные о компонентах в проекте выверены

Повторная ссылка компонентов на базу данных и обновление

Гибкость OrCAD Capture CIS дает возможность пользователям менять или обновлять первоначально выбранные компоненты по мере продвижение проекта.

• Обновление информации о компонентах через базу данных.
• Замена компонента простым перенаправлением ссылки на другую запись в базе данных.
• Автоматическая замена графики компонента в процессе обновления; OrCAD Capture CIS. поддерживает замену компонентов в схеме с сохранением их позиционных обозначений и связей, где это возможно.

Поиск и загрузка информации о новых электронных компонентах из сети Интернет

Интернет помощник по поиску компонентов (Internet Component Assistant) обеспечивает доступ к порталу ActiveParts для загрузки схемотехнических символов и данных технических характеристиках из Интернет без выхода из среды проектирования. Портал ActiveParts - это свободный доступ к базе данных Cadence ActiveParts. Наряду с ним ICA имеет выход на портал SupplyFrame к базам данных производителей электронных компонентов. Портал ActiveParts дает возможность поиска и выбора компонентов по их индивидуальным характеристикам, а также предварительного просмотра схемных символов перед вставкой их в проект.

Вариантность проекта

Вариантность проекта дает возможность пользователям управлять неограниченным количеством вариантов компоновки платы без обязательного дублирования схем или ручной доработки спецификации.

• Сокращение количества файлов, которые требуют ручной доработки, благодаря учету всех версий проекта в одном файле
• Изменения, внесенные в основной проект, автоматически отображаются во всех его исполнениях
• Обеспечение целостности данных о компонентах в каждом варианте компоновки с помощью утилиты проверки свойств
• Определение замененных и не установленных компонентов в данной сборке через графическую индикацию и сравнение отчетов
• Изменения, внесенные в основной проект, автоматически отображаются во всех его исполнениях
• Изменения, внесенные в основной проект, автоматически отображаются во всех его исполнениях
• Вывод на печать схемы и перечня элементов для каждого исполнения на любом этапе проектирования
