Cadence OrCAD Signal Explorer – это модуль пред- и постопологического анализа целостности сигналов, сочетающий в себе преимущества взаимодействия среды проектирования и моделирования. Signal Explorer тесно связан с редактором печатных плат OrCAD PCB Editor. Signal Explorer – это масштабируемое решение, позволяющее значительно снизить расходы на разработку печатной платы. В случае, если уровень ваших разработок вырастет Signal Explorer может быть легко обновлен до более продвинутого программного решения Cadence Allegro PCB SI.
Signal Explorer способен значительно ускорить работу инженеров по разработке плат с высокой плотностью монтажа, снизить вероятность ошибок.
С помощью Signal Explorer вы можете создать и отредактировать виртуальный прототип топологии печатной платы, а затем промоделировать ее работу и проверить результаты. После анализа результатов, у вас есть возможность опробовать другие топологические схемы путем перестановки и замены компонентов, изменения их параметров, а затем повторить процесс моделирования с новыми установками. Проектирование и моделирование различных вариантов топологии можно повторять неограниченное число раз до достижения оптимальных результатов. Все файлы топологий и их настройки можно сохранять и повторно использовать при будущих разработках.

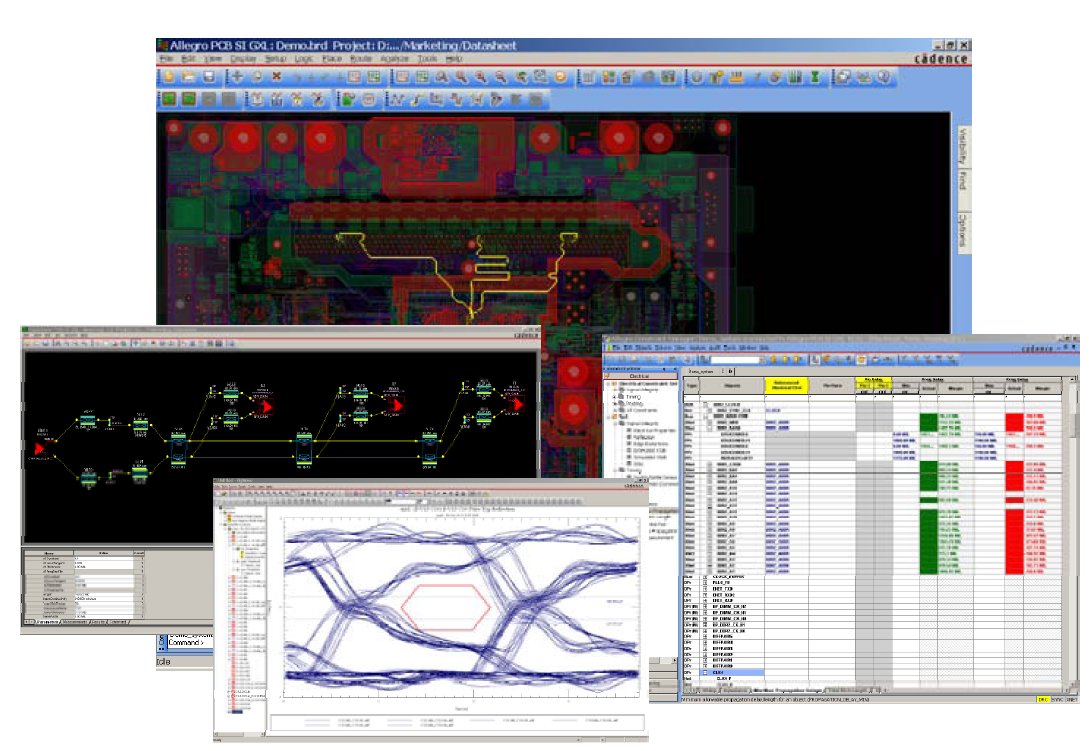

Signal Explorer графически отображает результаты моделирования в виде осциллограмм и таблицы с данными. Осциллограммы отображаются в редакторе SigWave.
В данном редакторе можно изменять, печатать и сохранять файлы с осциллограммами. Интегрированная таблица данных дает возможность распечатать результаты моделирования или экспортировать файлы с данными в другие программы, работающие с таблицами, например Microsoft Excel.
Основные достоинства
- Обеспечивает эффективную, масштабируемую, пре- и посттопологическую систему связи между проектированием и моделированием
- Улучшает характеристики топологии
- Увеличивает надежность топологии
- Исключает потребность в трансляции баз данных проекта для запуска процесса моделирования
- Экономит время благодаря виртуальной среде прототипирования, тесно связанной с OrCAD PCB Editor
Основные возможности
- Поддержка макромоделей (DLM)
- Поддержка формата IBIS 4.2
- Поддержка IBIS ICM моделей
- Spectre-to-DML преобразование
- HSPICE-to-IBIS преобразование
- Графический редактор топологии
- Учет потерь в линиях передачи
- Анализ и моделирование дифференциальных пар
Модуль SigXplorer
В состав Signal Explorer входит модуль для предтопологического проектирования и анализа перед тем как разработана схема (модуль SigXplorer). Такой тип анализа является общим на ранних этапах цикла разработки, когда инженеры оценивают характер влияния на разработку при применении новых устройств и технологий на их основе или от увеличения скорости передачи по шине. SigXplorer может использоваться для построения и обоснования топологии, а также доказательства жизнеспособности новой технологии перед началом детального проектирования.
Среда моделирования
Signal Explorer дает возможность анализа целостности сигналов на основе SPICE- моделирования. Он состоит из нескольких составляющих – движок Tlsim, отображение осциллограмм в SigWave, DML (Device Modeling Language), трансляторы из других форматов для моделирования и подсистема управления и редактирования библиотек моделей.
