CadenceOrCAD PCB Editor входит в состав пакета программ OrCAD PCB Designer и предоставляет пользователям широкие возможности по проектированию топологии печатных плат. В сочетании с интуитивно понятным интерфейсом и большим набором правил для задания ограничений на проектирование, PCB Editor позволяет решать широкий спектр задач, стоящих перед инженерами-конструкторами печатных плат, в том числе повышение технологичности проектов.
Основные возможности OrCAD PCB Editor
- Неограниченная база данных
- Разработка в точности по списку соединений (Netlist), списку компонентов и тестовых точeк
- Удобный встроенный редактор посадочных мест и символов
- Автоматизированный вывод таблицы сверления (NC legend) и файла сверлениа (NC drill)
- Поддержка множества типов переходных отверстий, в том числе глухих и скрытых
- Авторазмещение компонентов / Быстрое размещение / Удобный дизайнер компоновки
- Динамические полигоны - создание и редактирование в реальном времени
- Выполнение чертежей и обозначение размеров прямо в редакторе PCB
- Множественная отмена последних операций (Undo / Redo)
- Удобное создание гербер-файлов в форматах 274X, 274D
- Вывод файла PCB в стандартном формате ODB ++, ODB ++ (X). Бесплатный просмотрщик PCB.
- Все отчеты выводятся в формате HTML
- Проверка на ошибки типа "наличие открытых участков меди, не покрытых маской"
- Удобная интерактивная трассировка и редактирование разведенных сигналов
- Автоматическое создание и редактирование шелкографии на ПП
- Поддержка разделения полигонов на участки
- Выполнение пользовательских подпрограмм (Skill), скриптов и макрокоманд
- Создание сборочных чертежей с вариантами исполнения
- Создание спецификация (BOM) с вариантами исполнения
- Интерфейсы с механическими САПР: DXF (v.14), IDF (v. 2 и 3), импорт формата обмена файлами (IFF)
- Интерфейсы с другими САПР печатных плат: PADS (v5), PCAD (ASCII), OrCAD Layout
- Возможность размещения на ПП тестовых точек (testprep)
- Улучшенный внешний вид трассировки участков ПП
- Проверка на ошибки типа "сниженный зазор для одного и того же сигнала (Same Net)
- Встроенные правила размещения переходного отверстия под SМТ пином (Via-In-Pad)
Среда проектирования OrCAD PCB Editor

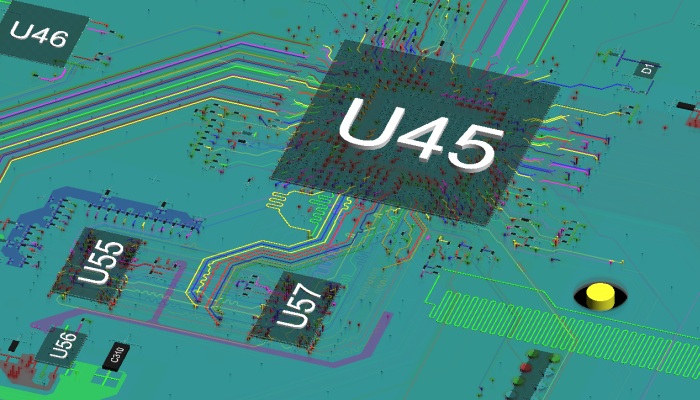

OrCAD PCB Editor предоставляет мощные и гибкие средства планирования топологии печатной платы. Мощные бессеточная технология трассировки с использованием таких инструментов, как растаскивание и огибание проводниками препятствий для обеспечения необходимых зазоров между элементами печатного «рисунка», создают высокопродуктивную среду проектирования. Технология динамических полигонов позволят эффективно в реальном времени «разрывать» и «сшивать» покрытые медью участки платы во время размещения компонентов и трассировки. OrCAD PCB Editor предоставляет полный набор средств для фотошаблонов, производства плат, включая стандарты Gerber 274x, NCDrill и различные форматы для тестирования.
Управление правилами проектирования
Constraint Manager - это модуль управления физическими и электрическими правилами проектирования, входящий в состав PCB Editor. С помощью этого модуля разработчик устанавливает набор правил, которые определяют ограничения на процессы размещения компонентов на плате и трассировку. При этом можно управлять расстояниями между отдельными проводниками, группой цепей, задавать ограничения на длину и ширину проводников, расстояниями между компонентами, отверстиями и т.д. Constraint Manager имеет удобный интерфейс, сочетающий в себе преимущества табличного и иерархического представления данных, и полностью интегрирован c OrCAD PCB Editor.
Компоновка и размещение компонентов
Гибкая система правил и ограничений OrCAD PCB Editor позволяет эффективно управлять размещением компонентов на плате как в интерактивном, так и в автоматическом режимах. Разработчик может объединять отдельную группу компонентов или отдельные подсхемы в специальные области – «комнаты». Компоненты могут быть отсортированы и выделены по позиционным обозначениям и наименованиям, типу корпуса или контактных площадок, подключаемым цепям, листу или странице схемы.
Интерактивная трассировка
Режим интерактивной трассировки OrCAD PCB Editor – это мощные, интеллектуальные средства работы с топологией печатной платы, которые обеспечивают автоматизированный контроль за правилами проектирования на основе пользовательских установок. Технологии трассировки в режиме реального времени, под любым углом, «растаскивания» и «проталкивания» проводников позволяют пользователем работать в трех режимах: «приоритет растаскивания», «приоритет огибания» или «только огибание». Режим «приоритета растаскивания» дает возможность пользователям произвести оптимальную трассировку в режиме реального времени, при этом бессеточный трассировщик обеспечит динамическое расталкивание препятствий, таких как переходные отверстия и выводы компонентов. Режим «приоритета огибания» особенно актуален, когда требуется выполнить трассировку шины данных. В данном режиме прокладываемая трасса огибает препятствия или расталкивает их, если нет других настроек. В режиме «только огибание» расталкивание объектов не допускается.
